Digitale Bildentzerrung

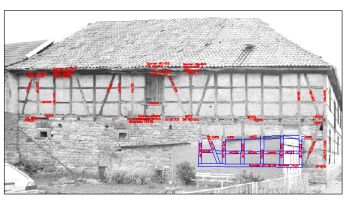

Digitale Bildentzerrung am Beispiel einer Schadkartierung Mit der digitalen Bildentzerrung steht uns eine Möglichkeit zur Verfügung, die maßstabsgerechte Entzerrung digitaler Bilder von ebenen Objekten, mit geringem Vorortaufwand, zu erzeugen. Das Ergebnis der Entzerrung ist ein maßstabsgerechter Bildplan, der die fotografische Zustandsdokumentation mit exakter geometrischer Objektinformation verbindet. Das Bildentzerrungssystem bietet eine hohe geometrische Genauigkeit bei gleichzeitiger fotografischer Qualität. Es ermöglicht digitale projektive Bildentzerrung für die Anwendung in Architektur Bauforschung, Denkmalpflege und Restaurierung. Das digitalen Entzerrungssystem erlaubt es, einzelne entzerrte Bilder zu einem kompletten Bildplan zu montieren. Damit ist es möglich, auch sehr große Bildpläne mit entsprechender Genauigkeit zu produzieren.

In Verbindung mit Infrarotthermografie und CAD bestehen hervorragende Möglichkeiten die maßstabsgerechten Bildpläne als Ausgangsmaterial für Schadkartierungen/ Bestandsaufnahme, für Darstellung von Fachwerkelementen, die Darstellung von Fugenverläufen sowie weitere Planungen zu verwenden.

Die Übergabe der maßstabsgerechten Bildpläne ist als Plott auf verschiedenen Papierqualitäten, in Fotoqualität und/ oder als Datei auf CD möglich. Ein kostenfreies Programm (Viewer) auf der CD erlaubt die Betrachtung dieser Pläne auf dem Computer, gestattet es Maße abzunehmen bis hin zur Druckausgabe.

Th. Schulze, August 2000
